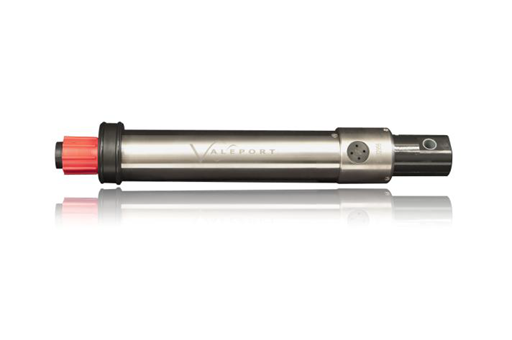

miniCTD介绍
miniCTD已经发展成为一种高性价比的CTD系列测量工具,并且在数据质量上没有任何瑕疵。
miniCTD非常适合用在ROV或小型船只上,其易于使用、操作简单的特点,对于勘测公司、军队和类似的科研机构都是相当具有吸引力的。
传感器
miniCTD配有Valeport的数字式、高稳定性的电导率传感器、PRT温度传感器和应变式压力传感器。除标准的参数列表外,盐度和密度值都可以使用软件计算出来。系统免费提供基于Windows的数据记录PC软件,用于仪器的设置、数据析取及显示。
电导率 |
范 围
|
0 - 80 mS/cm
|
分辨率
|
0.001mS/cm
|
准确度
|
±0.01mS/cm
|
温 度 |
范 围
|
-5℃ 到 +35℃
|
分辨率
|
0.001℃
|
准确度
|
±0.01℃
|
压 力 |
范 围
|
10、50、100、300或600 Bar
|
分辨率
|
测量范围的0.001%
|
准确度
|
测量范围的±0.05%
|
采样模式
连续采样模式:以1、2、4或8Hz采样频率定期输出传感器数据;
剖面采样模式:当仪器按照预先设置下降(或上升)通过水层时记录数据。
通信
仪器部署前后,可直接通过PC来进行设置和数据析取。实际使用中,仪器自主运行。当然,也可采用标准的通信协议并在输出连接头选择对应的针实现仪器的实时操作。
RS232 200m电缆,直接连接串行端口
RS485 1000m电缆,可定制的半双工通讯
波特率 4800-460800
协 议 8数据位、1停止位、无奇偶校验、无流控制
蓝 牙 可选蓝牙适配器用于无线数据接收(适配器无防水设计)
数据采集
miniCTD提供涵盖多种标准应用的采样模式供用户选择。数据采样速率1到8Hz可选,非常适用于定点快速分析或连续测量。
物理性能
材 质:乙缩醛或钛合金外壳(预定)
聚氨酯和陶瓷传感器组件
不锈钢(316)部署支架
额定深度:500m(乙缩醛)
6000m(钛合金)
NB:最大部署深度可能由传感器范围限制
仪器尺寸:主要外壳直径48mm
传感器主体直径54mm
长370mm(包括连接器)
重 量:1Kg(乙缩醛)1.8Kg(钛合金)
装 运:51×42×27cm,10Kg
电气性能
内 置:1×C cell,1.5v碱性电池或3.6v锂电池
外 置:9-28vDC
电 源:<250mW
电池寿命:大约30小时(碱性电池)
大约90小时(锂电池)
连 接 器:Subconn MCBH10F
|
