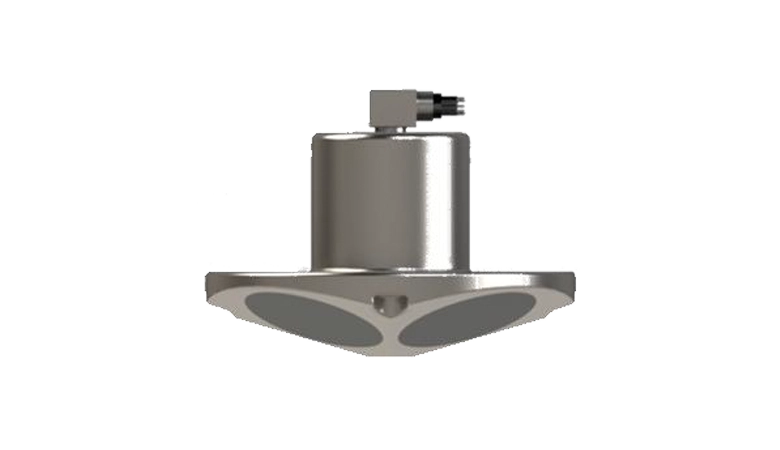

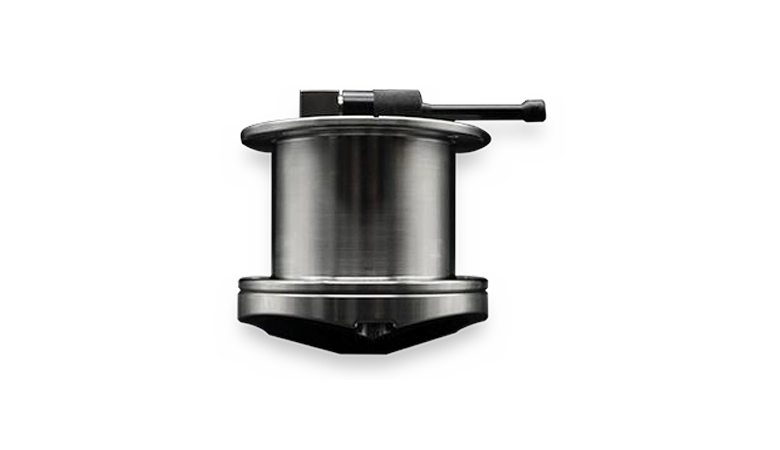

ADCP-600K/300K/75K

应用领域：

• 舰船 USV(无人水面船)
• AUV(自主水下航行器)
• ROV(遥控无人潜水器)
• 拖曳系统(拖体)
• UG(水下滑翔机)
• WG(波浪滑翔机)
• 潜标/浮标
• 载人潜水器
• 河道流量监测

产品优势：
• 国产化替代：产品对标国际顶级公司ADCP产品，可直接替代
• 高精度：精度与国际顶级公司产品相媲美
• 高可靠性：连续工作时间不小于100天
• 小尺寸：体积远小于国际同性能产品
• 盲区小：可应用多种突变水下环境
• 兼容性强：兼容美国TRDI等同类产品协议
• 操作便捷：可上电工作/可设定模式自动工作
• 性价比高：产品便宜好用

技术参数

	ADCP-600K	ADCP-300K	ADCP-75K
工作频率	600kHz	300kHz	75kHz
波束数	4波束Janus	4波束Janus	4波束Janus
波束角	与垂线夹角20°	与垂线夹角20°	与垂线夹角30°
波束宽度	3.5°	3.5°	3.5°
测向精度	–	–	±1.5°
数据刷新率	2Hz（无底跟踪模式）；1Hz（底跟踪模式)	2Hz（无底跟踪模式）；1Hz（底跟踪模式）	1Hz（无底跟踪模式）；0.5Hz（底跟踪模式）
流速剖面量程	55m/70m（宽带/窄带）	120m/160m（宽带／窄带）	550m/650m（宽带／窄带）
流速测量范围	±5 m/s (默认值);±20 m/s (最大值)	±5m/s(默认值);±20m/s (最大值)	土5 m/s (默认值);±10 m/s(最大值)
测流精度	±0.3%±0.3cm/s	±0.5%±0.5cm/s	±1.0%±0.5cm/s
流向测量范围	0~360°	0~360°	0~360°
流向测量精度	均方根误差≤2°	均方根误差≤2°	均方根误差≤2°
流速分辨率	1mm/s	1mm/s	1mm/s
垂直分辨率	0.5~4m	1-8m	4-32m
单元层数	1-255	1-255	1-255
最大底跟踪深度	0.8-200m	2-220m	1000m
数据接口	RS232或422串口	RS232或422串口	RS232或422串口
供电接口	20V～50V,5A	20V～50V,5A	20V～50V,5A
平均功耗	≤10W	≤10W	≤20W
发射最大功耗	≤100W	≤100W	≤1000W
传感器	姿态、温度、压力、罗经传感器	姿态、温度、压力、罗经传感器	姿态、温度、压力、罗经传感器
主体材质	钛合金	钛合金	钛合金

产品选型表

	ADCP-600K-1000	ADCP-600K-3000	ADCP-600K-6000
耐压等级	1000m	3000m	6000m
空气中重量	2.4 kg	3.8 kg	4.8 kg
水中重量	1.4 kg	2.8 kg	3.6 kg
尺寸（不含顶部连接器）	Φ130mm×148mm	Φ145mm×150mm	Φ145mm×160mm

	ADCP-300K-1000	ADCP-300K-3000	ADCP-300K-6000
耐压等级	1000m	3000m	6000m
空气中重量	4.2 kg	6.6 kg	7.8 kg
水中重量	3.1 kg	5.0 kg	6.0 kg
尺寸（不含顶部连接器）	Φ224mm×136mm	Φ230mm×159mm	Φ230mm×164mm

	ADCP-75K-1000	ADCP-75K-3000	ADCP-75K-6000
耐压等级	1000m	3000m	6000m
空气中重量	52 kg	58 kg	65 kg
水中重量	34 kg	38 kg	47 kg
尺寸（不含顶部连接器）	Φ350mm×203mm	Φ360mm×229mm	Φ370mm×244mm
