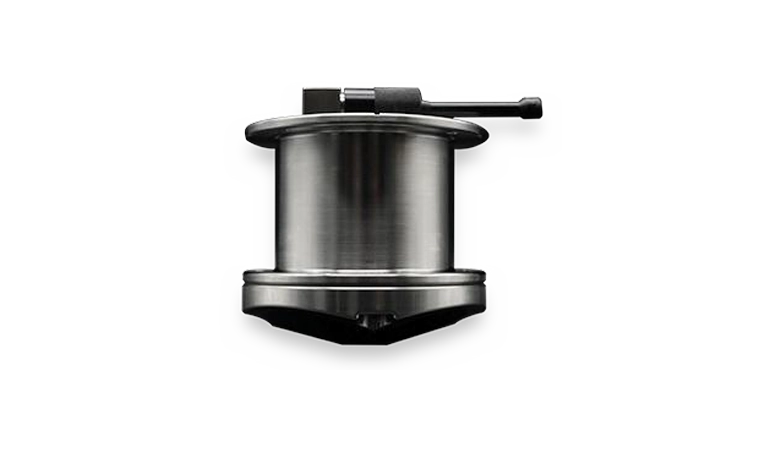

DVL-300K/600K系列

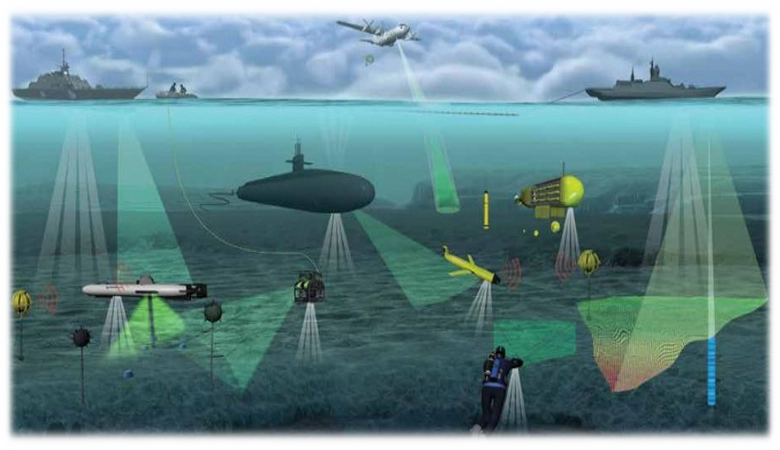

应用领域：

• AUV(自主水下航行器)
• UUV(无人水下航行器)
• ROV(遥控无人潜水器)
• USV(无人水面船)
• 舰船拖曳系统(拖体)
• UG(水下滑翔机)
• WG(波浪滑翔机)
• 载人潜水器
• 蛙人

产品优势：
• 国产化替代：产品对标国际顶级公司导航产品，可直接替代
• 高精度：精度与国际顶级公司产品相媲美
• 跟踪深度大：底跟踪深度超越国际顶级公司同类产品
• 高可靠性：连续工作时间不小于100天
• 小尺寸：体积远小于国际同性能产品
• 盲区小：可应用多类型海底变化剧烈的水下环境
• 兼容性强：兼容美国TRDI等同类产品协议
• 操作便捷：可上电工作/可设定模式自动工作
• 性价比高：产品便宜好用360°六自由度

技术参数

	600K系列	300K系列
工作频率	600kHz	300kHz
波束数	4波束Janus	4波束Janus
波束角	与垂线夹角20°	与垂线夹角20°
波束宽度	3.5°	3.5°
数据刷新频率	2Hz	2Hz
测流精度	±0.3%±0.3cm/s	±0.5%±0.5cm/s
流速分辨率	1mm/s	1mm/s
流速测量范围	±5 m/s (默认值); ±20 m/s (最大值)	±5 m/s (默认值); ±20 m/s (最大值)
流向测量范围	0~360°	0~360°
流向测量精度	均方根误差≤2°	均方根误差≤2°
底跟踪测量精度	±0.3%±0.3cm/s（累计精度）	±0.3%±0.3cm/s（累计精度）
底跟踪深度范围	0.7m～110 m（相对海底高度）	0.7m～220 m（相对海底高度）
水跟踪深度范围	＞110 m（相对海底高度）	＞220 m（相对海底高度）
高度测量精度	±1%±0.5m	±1%±0.5m
数据接口	RS232或422串口	RS232或422串口
供电接口	20V～50V, 5A	20V～50V, 5A
平均功耗	≤10W	≤10W
发射最大功耗	≤100W	≤100W
传感器	姿态、温度、压力传感器	姿态、温度、压力传感器
主体材质	钛合金	钛合金

产品选型表

600K系列	DVL-600K-1000	DVL-600K-3000	DVL-600K-6000
耐压等级	1000m	3000m	6000m
空气中重量	2.4 kg	3.8 kg	4.8 kg
水中重量	1.4 kg	2.8 kg	3.6 kg
尺寸（不含顶部连接器）	Φ130mm×148mm	Φ145mm×150mm	Φ145mm×160mm

300K系列	DVL-300K-1000	DVL-300K-3000	DVL-300K-6000
耐压等级	1000m	3000m	6000m
空气中重量	4.2 kg	6.6 kg	7.8 kg
水中重量	3.1 kg	5.0 kg	6 kg
尺寸（不含顶部连接器）	Φ224mm×136mm	Φ230mm×159mm	Φ230mm×164mm
