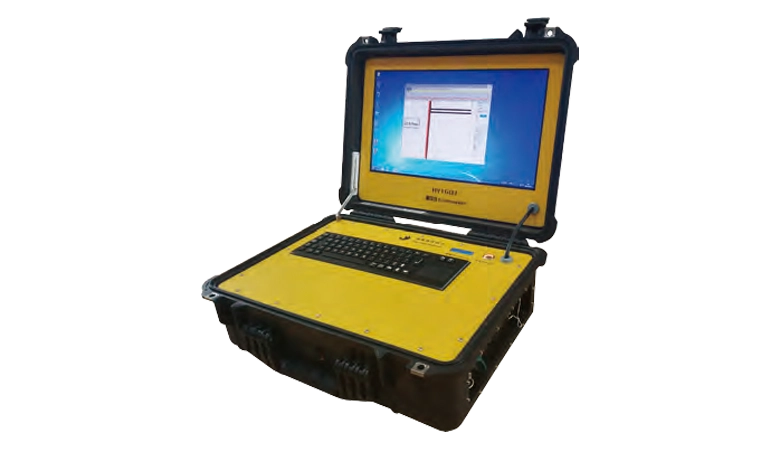

HY1603 是海鹰研制的一款便携式智能测深系统，采 用一体化嵌入式系统结构，融计算机、数字信号处理与图 形成像技术于一体，实现了测深仪与计算机平台的完美结合。真正做到一箱在手，随测随走。
系统测深软件自动实时监测和控制测深全过程，智能 检测、识别和锁定跟踪动态信号，确保高精度和可靠性。
测深数据和图像实时显示、存储，同时通过系统内部传输 至测量软件并同步传输到后处理软件，实现测深与导航的 双重功能。HY1603 测深系统坚固耐用，轻巧便携，凭借 一体化优势能够很容易部署于小型测量船或临时测量平台 上，广泛用于江河、港航和海岸带等各种复杂水况下的水 深测量工程。
系统特点
• 紧凑轻便：一体化集成测深仪及计算机，仅重 13kg， 减少连接线缆。防护等级 IP67。
• 简洁美观：17 英寸超大 LCD 屏，超高像素设计。
• 双重供电：内置可充电锂电池和外部供电模式，外出 作业更方便。
• 精确可靠：全过程实时监控，时间同步 GPS 定位与 测深数据，准确获得高精度数字测深。
• 创新智能化设计：智能控制动态调整，自适应控制海 底回波信号的搜索、识别和锁定跟踪。
• 软件简洁易用：海鹰之星采集导航后处理软件，兼容 任何 GPS、姿态传感器、涌浪仪等数据。
• 自动测量模式：可用于无人船测量。
技术参数
| 频率 | 208kHz±1kHz |
| 波束角 | 8° ±1° |
| 测深范围 | 0.15m ~ 300m |
| 发射脉宽 | 0.1 ~ 0.5ms |
| 输出功率 | 分四档可调 |
| 精度 | 1cm±0.1%所测深度 |
| PING 率 | 最大 20Hz |
| 调相 | 自动 |
| 增益 | 人工或自动，0-40dB |
| 声速范围 | 1400m/s~1600m/s |
| 输出格式 | NMEA DBT, NMEA DBS, DESO 25, ODOM, SDH13D |
| 尺寸 | 22cm 长 ×11cm 宽，标配缆线长 10m |
| 重量 | 2kg |
| 操作系统 | Windows 7，1.99GHz 四核 CPU， 8G 内存 |
| 硬盘 | 240GB SSD(可扩展) |
| 内置软件 | 选配海鹰之星采集导航后处理软件 |
| 显示器 | 17 英寸超大彩色 LCD |
| 内置电池 | 12V 直流可充电锂电池， 连续工作时间不小于 8 小时 |
| 外部供电 | 12V DC 或 220V AC |
| 接口 | 1×LAN，2×USB，2×RS422， 1×BNC，换能器接口，电源接口 |
| 尺寸 | 50.2cm( 长 )× 40.0cm( 宽 )×18.8cm( 深 ) |
| 重量 | 13 kg |
