HY1690 型深海测深仪主机柜内部包含了一套高性能 的工控计算机系统和两套互为备份的收发机。HY1690 型 采用数字信号处理技术、计算机图形显示技术， 实现了测深仪操作与控制的智能化。测深仪的全部操作采用无调节旋钮方式。测深仪以DSP 为核心，实现发射及接收控制、TVG 及 AGC 控制、回波信号数字化及处理、底回波搜索与跟踪。
系统特点
• 大功率发射探测声波 / 最大测深可达 10000 米
• 可靠、稳定和准确的水深实时测量
• 高增益接收电路 / 抗干扰设计
• 时间、空间滤波 / 动态跟踪门
• 采用大容量高速工控机 / 全量程水深数据保存
技术参数
| 工作频率 | 高频 25kHZ | 低频 10.5kHZ |
| 波束角 | 20±1.5° | 纵向 11±1°;横向 20±1.5° |
| 最大测深速率 | 10 Ping | 5 Ping |
| 测深范围 | 1~1200m | 10~10000m |
| 输出功率 | 700W | 5000W |
| 电源要求 | 220V (-15%~+10%) | 220V (-15%~+10%) |
| 换能器尺寸 | Φ310×250mm | 875×555×430mm |
| 换能器重量 | 14kg(不含电缆) | 220kg(不含电缆) |
| 换能器安装方式 | 带 60m 水密电缆，船底安装 |
| 分辨率 | 量程 (m):≤ 100， 1200，5000，10000 分辨率 (m):0.01， 0.15，0.5，1 |
| 适航性 | 横摇 ±10°，纵摇 ±5 °;7kn 航速时可测深度:10000m |

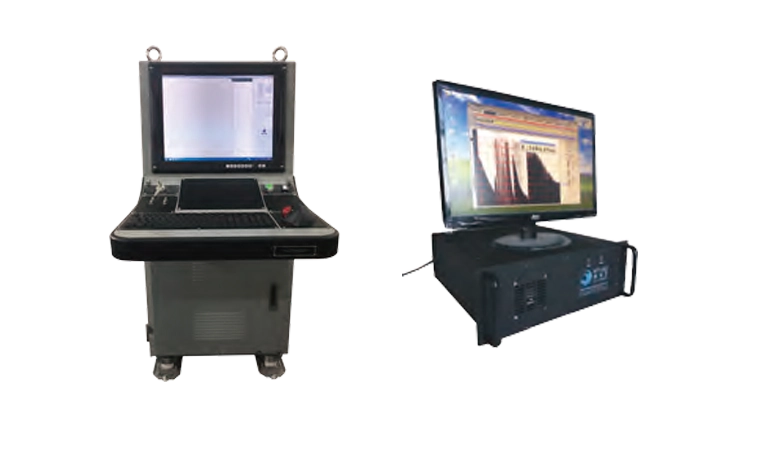

| 主机尺寸 | HY1690 传统版:1000长 ×650 宽 ×1350 高 mm， HY1690 便携版:500长 ×424 宽 ×174 高 mm，可安装进机柜架，或直接放置平台上 |
| 主机重量 | 170kg(HY1690 传统版)，35kg(HY1690 便携版) |
