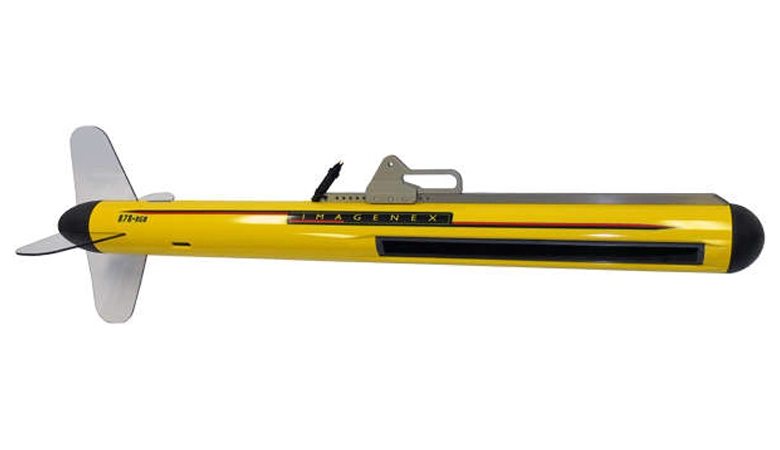

IMAGENEX 878“RGB”侧扫声纳

IMAGENEX 878“RGB”侧扫声纳是新一代高分辨率侧扫声纳。该声纳的两侧均安装了三个声纳，它们同步工作，并且是波形图模式匹配。它们能发射不同波长的声波，从而提高了实时声纳图像的清晰度。这是首创性的，辨识目标主要基于其声学“颜色”，图像上的每个点都用24位颜色编码(三个声呐分别使用8位分别代表红色、绿色和蓝色)来反映其亮度和颜色。这在其它声呐中从没有使用过的技术。RGB声纳使用不同波长的声波，直接将目标的颜色转换，并在本地便携电脑或台式机的WindowsTM窗口实时显示，就像您眼睛分辨的色彩一样。为了进一步增强此声纳系统这些独特的功能，其拖鱼上还安装了测深仪和一个内置定位模块，以及深度、温度传感器。

878声纳系统是一个完全集成的系统包，包括拖鱼、电缆、激活GPS的甲板集线盒、以及基于WindowsTM系统的实时操作、数据播放软件。因此，878声纳系统为您提供的是一套完整的、易于使用的、非常先进的海底视频系统。

产品特点：
•  3种不同频率同步工作
•  每侧1000个高分辨率数据点
•  额定深度1000m
•  扫测范围1000m
•  包含23m拖缆
•  兼容局域网
•  内置GPS接收机
•  内置轨道绘图仪
•  内置定位模块

技术参数

侧扫声纳-频率	120kHz/260kHz/540kHz
侧扫声纳-换能器	每侧安装3个换能器，可调节角度为-10°到-30°（每档5°）
侧扫声纳-波束宽	1°×60°
侧扫声纳-分辨率	范围值÷1000
（可选）测深仪- 频率	200kHz
（可选）测深仪- 换能器	圆锥形
（可选）测深仪- 波束宽	10°
（可选）测深仪- 分辨率	范围值÷1000
定位模块（精度可选）	俯仰&翻滚：标准为±0.1°
	航向：标准为±1.0°
	俯深度：标准为FS±0.5%
	温度：标准为0.5℃
最大操作深度	1000m
最大电缆长度	1000m（使用内置以太网扩展）
接口	TCP/IP 高达2.3Mbps以太网（10 BASE-T）接口
连接头	湿式耦合连接（Subconn MCBH4M）
电源	130VDC，小于15W（从甲板接线盒供应）
重量	小于33kg（空气中），小于15kg（水中）
材质	6061-T6铝合金、PVC、300系列不锈钢、聚氨酯、聚碳酸酯和环氧树脂
表面处理	阳极氧化（内部件）&聚酯粉
WindowsTM操作系统	WindowsTM XP、Vista、Win7、Win8（32或64位）
缩放模式	可移动1x、2x、4x缩放
侧扫声纳范围值	RGB模式：10m、20m、30m、40m、50m、60m、80m、100m、120m 120kHz： 10m 、20m 、30m 、40m、50m 、60m、80m 、100m 、120m 、 150m 、 200m、250m、300m、400m、500m 260kHz： 10m 、20m 、30m 、40m、50m 、60m、80m 、100m 、120m 、 150m 、 200m、250m、300m 540kHz： 10m、20m、30m、40m、50m、60m、80m、100m、120m
测深仪范围值	10m、20m、30m、40m、50m、60m、80m、100m、120m、150m、200m、 250m、 300m标准为±0.1°
GPS输入NMEA 0183格式	GLL、VTG；GGA、VTG；RMC
推荐电脑配置	Intel Core i3 @ 2.00 GHz、4 GB 内存、100 GB 硬盘、1920 x 1080、彩色显示屏
