StarFish侧扫声纳

StarFish是采用最新声学技术和信号处理技术研发的一款水下高性价比旁扫声纳系统。
StarFish所有型号产品都可以单人布放操作，用于水深不超过30m的浅水区调查。StarFish旁扫声纳一定是您在港口调查、港口安全、内陆河流/湖泊水文调查、水下残骸搜寻定位和回收工作中的理想选择。

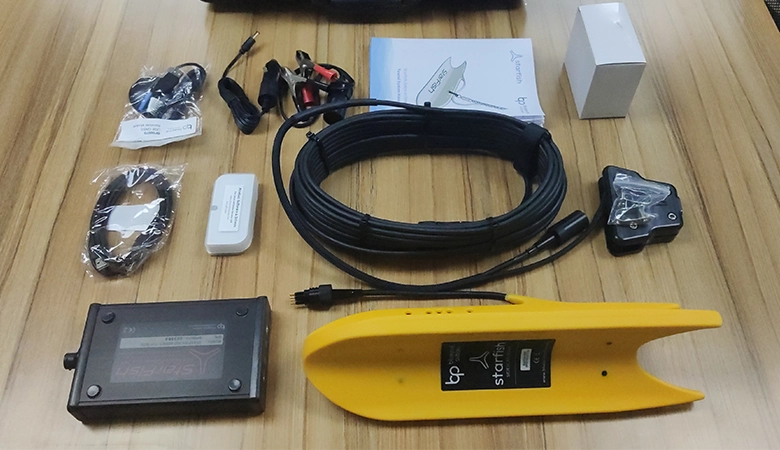

StarFish拖曳系统非常便携，声纳头仅有38cm长。所以多个用户和船只之间可以很方便共享，并且在其他旁扫声纳无法施展身手的远距离浅水区域，StarFish完全可以快速投入工作。
StarFish旁扫声纳设计成即插即用，通过甲板接线盒使用USB口与计算机连接。甲板接线盒允许使用交流 (主要供电方式)或直流电源(电池、发电机)给声纳供电，随系统提供多个适配电缆，方便用户使用已有电源给StarFish快速供电。

系统特点

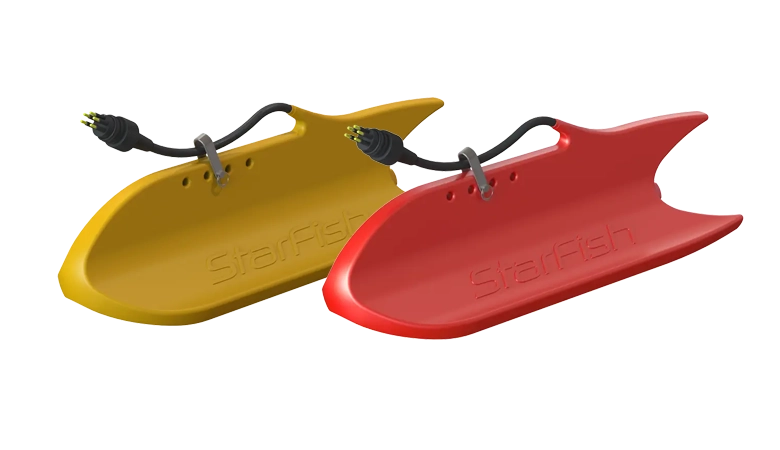

• 稳定的全长三鳍拖曳换能器设计，改善成像
• 轻巧紧凑的OEM换能器设计，易于集成
• 工作频率从450kHz到1MHz利用CHIRP技术
• 高达200米的覆盖范围
• 水平波束宽度低至0.3°，用于高分辨率图像和更容易的目标识别
• 拖曳系统的额定深度为50米，OEM为2000米
• 简单，直观的操作器
• 可单人部署

技术参数

声呐

	StarFish452F PRO	StarFish990F XD	StarFish992H	StarFish454OEM	StarFish992OEM
频率	450kHz	1MHz	1MHz	450KHz	1MHz
工作范围	每个通道高达100米	每个通道高达35米	每个通道高达100米	每个通道高达100米	每个通道高达35米
水平波束宽度	0.8°	0.3°	0.3°	0.5°	0.3°
垂直波束宽度	60°	60°	60°	60°	60°
传感器的角度	水平向下倾斜30°	水平向下倾斜30°	水平向下倾斜30°	定制	定制
长x宽x高	378 x97 x 110mm	378 x97 x 110mm	240 x95 x 25mm	390×22.5 x 40mm	282×22.5 x 30mm
重量（空气中）	2.0kg	2.0kg	0.7kg	0.8kg	0.7kg
材质	聚氨酯橡胶	聚氨酯橡胶	聚氨酯橡胶	聚氨酯橡胶	聚氨酯橡胶
颜色	黄色	红色	黑色	黑色	黑色
深度等级	50m	50m	50m	2000m	2000m
连接器	MCIL-5-FS	MCIL-5-FS	N/A	SMB母插头	SMB母插头

甲板接线盒

	450	990	990 OEM	450 OEM / OEM	990 OEM / OEM PCB
电源电压	90-264VAC, 47-63Hz或9-28VDC	90-264VAC, 47-63Hz或9-28VDC	90-264VAC, 47-63Hz或9-28VDC	90-264VAC, 47-63Hz或9-28VDC	90-264VAC, 47-63Hz或9-28VDC
功耗	6W (500mA @ 12VDC)	6W (500mA @ 12VDC)	6W (500mA @ 12VDC)	6W (500mA @ 12VDC)	6W (500mA @ 12VDC)
电源接口	2.1mm DC	2.1mm DC	2.1mm DC	2.1mm DC	2.1mm DC
电脑接口	USB 2.0	USB 2.0	USB 2.0	USB 2.0	USB 2.0
声纳接口	6-针 Souriau”UTS”母口	6-针 Souriau”UTS”母口	6-针 Souriau”UTS”母口	6-针 Souriau”UTS”母口	6-针 Souriau”UTS”母口
长x宽x高	166x106x34mm	166x106x34mm	166x106x34mm	166mm	166mm
重量（空气中）	0.4kg	0.4kg	0.4kg	0.4kg	0.4kg
温度范围	-5°C to +40°℃	-5°C to +40°℃	-5°C to +40°℃	-5°C to +40°℃	-5°C to +40°℃
IP评级	IP50	IP50	IP50	无	无

StarFish侧扫声纳

技术参数

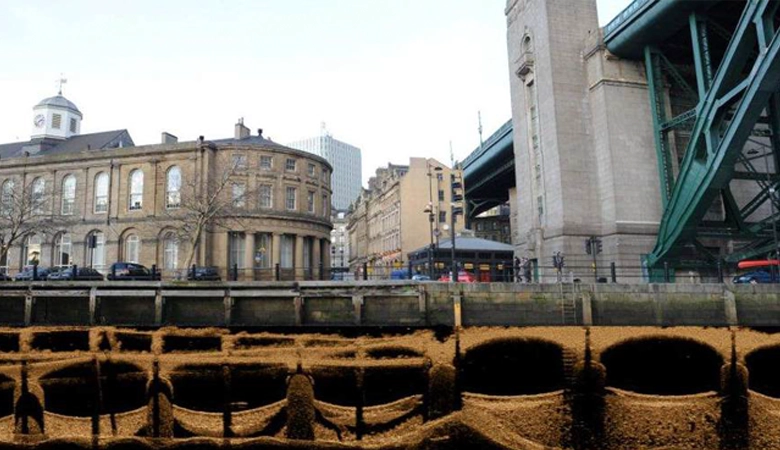

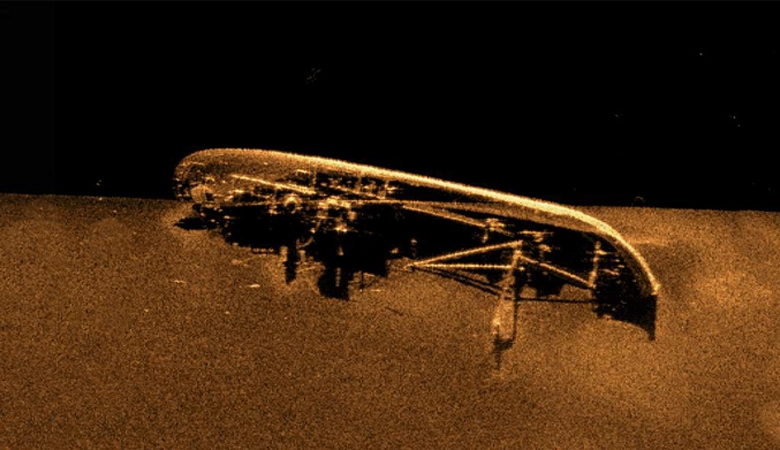

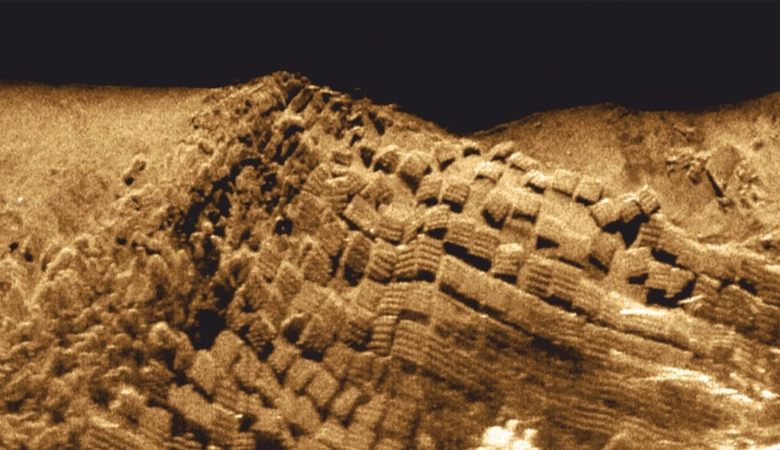

实际应用
