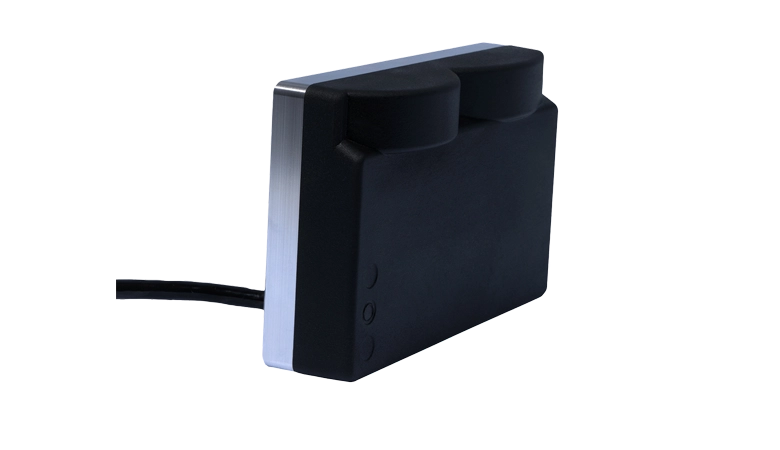

WaterLinked Sonar 3D-15凭借其先进的声学成像技术，即使在能见度极低、浑浊不堪的浅水环境中，也能提供清晰的三 维声学图像。它让直观导航成为可能，极大地增强了用户绕开 障碍物和精准定位目标的能力。无论是小型还是大型的遥控水 下机器人(ROV)，都能轻松搭载这款小巧的设备，在复杂条 件下轻松识别目标。
系统特点
• 3D 成像声呐

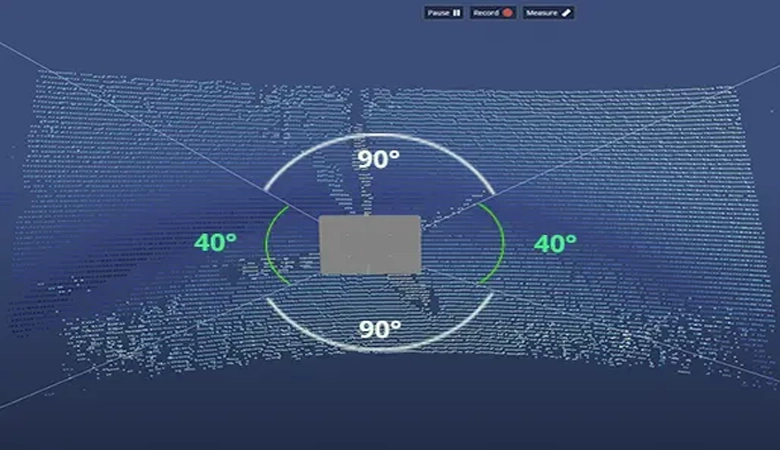

• 90°水平视野
• 以太网通信
• 15m 声学范围
• 300m 深度等级
• Web GUI和API
技术参数
| 导航 | 勘查 | |
|---|---|---|
| 传感器频率 | 1.2 MHz | 2.4 MHz |
| 水平视角 | 90° (±45°) | 40° (±20°) |
| 垂直视角 | 40° (±20°) | 40° (±20°) |
| 最大范围 | 15 m | 4 m |
| 最小范围 | 20 cm | 20 cm |
| 距离分辨率 | 4 mm | 1.5 mm |
| 波束间隔 | 0.35° (水平) / 0.6° (垂直) | 0.16° (水平) / 0.6° (垂直) |
| 角度分辨率 | 0.6° (水平) / 2.4° (垂直) | 0.4° (水平) / 1.1° (垂直) |
| 更新速率 | 5 Hz | 2 |
| 输入电压 | 10-30V DC |
| 功耗（待机） | 3W |
| 功耗（运行） | 20W（最大瞬时功耗60W） |
| 物理接口 | 3m电缆，带接口模块，6线 (供电、 |
| 指示器 | LED状态指示灯(电源) |
| 最大带宽 | 10 Mbps |
| 协议 | WaterLinked API |

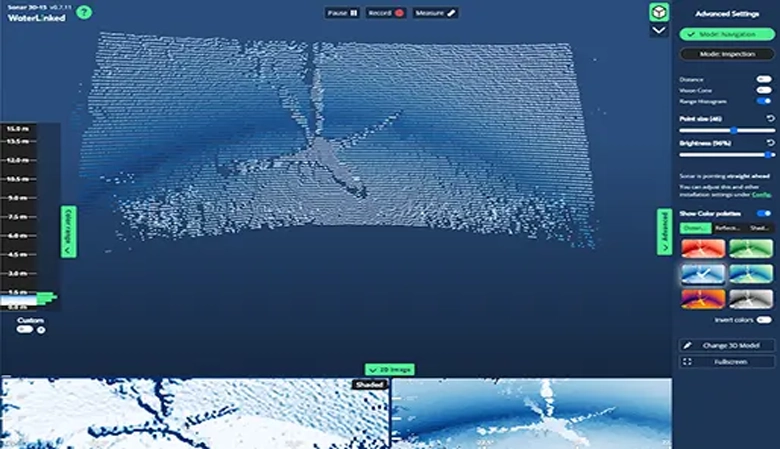

| GUI视图 | 3D（第一人称），2D（平面） |
| 尺寸（宽*高*深） | 12*8*4 cm |
| 重量(空气中) | 0.66 kg |
| 重量(水中) | 0.39 kg |
| 深度等级 | 300m |
| 材质 | 316不锈钢、聚氨酯 |
| 适用温度 | -5～55℃ |

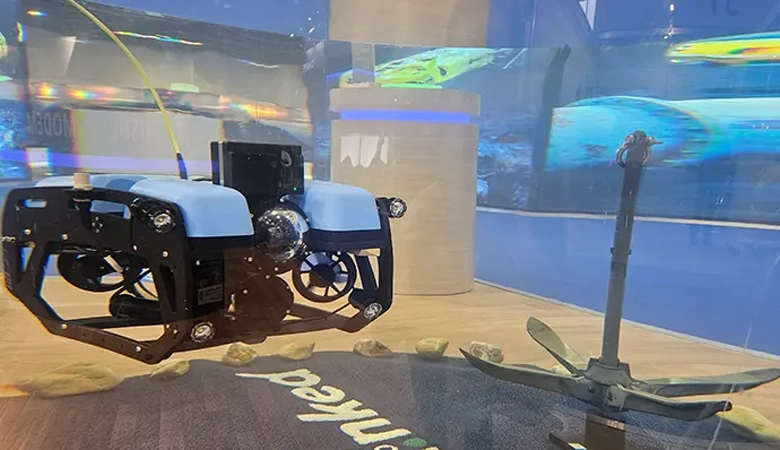

实际应用
