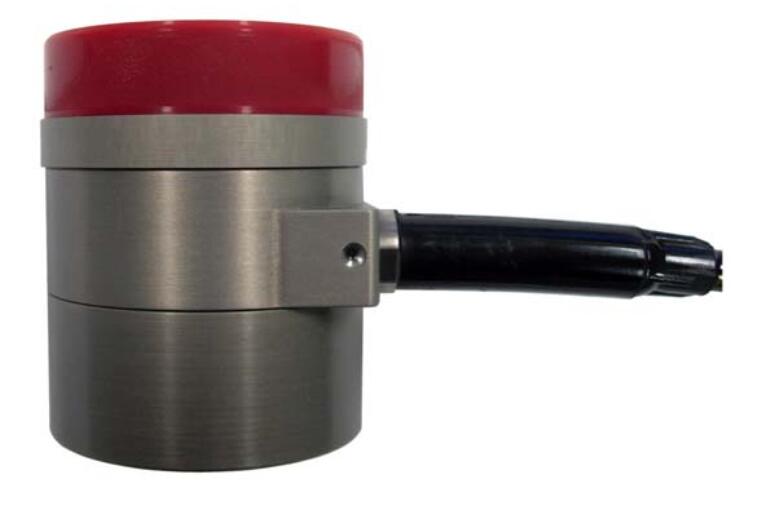

852扫描声纳

852扫描声纳
       Model 852 数字成像声纳专为小型的ROV设计,使用灵活,方便。这款声纳只需要24V直流电源(也可以选择48V的),功耗为1.5瓦。使用串口RS-485或RS-232通信,速率可以达到115.2kbps。  360度全方位扫描,扫描范围可达50m,在水中的总重量小于0.2kg。


硬件规格
频率 675 / 850 KHz
传感器 成像型、扇形波束、液体补偿
传感器波束带宽 2.5°× 22°
分辨率精度 20 mm
最小可侦测范围 150 mm
最大工作水深 300 m
最大电缆长度 使用标准屏蔽双绞线(STP),到达1000m(RS-485)
接口 RS-485系列接口,速度为115.2kbps (RS-232可选)
连接器 IE55-1206-BCR 穿墙件
电源 20-30V 直流(也可选40-56V) 小于5瓦
尺寸 如下图
重量 空气中:316 g(0.7磅)带24英寸长的引线缆
水中:  150 g(0.3磅)带24英寸长的引线缆
材料 6061-T6 型铝和聚亚安酯
工艺处理 硬性阳极处理
